郑州路灯厂家——河南易飞光电科技有限公司小编总结，AY-ISL01是一款带红外遥控,带轻触按键功能的PIR人体感应路灯控制板，主要针对太阳能一体路灯而开发的。 AY-ISL01使用3.2V磷酸铁锂电池供电，使用常用的6V太阳能电池板给电池充电。
AY-ISL01控制板可以用于单头、双头和三头一体太阳能路灯。不同的路灯需要匹配不同功率的灯板、不同容量的电池和不同功能的太阳能电池板。
AY-ISL01最大输出功率可以达到7W，最大充电电流可支持3A。
郑州路灯厂家——河南易飞光电科技有限公司生产的控制器主要特点：
·支持3.2V磷酸铁锂电池供电
·支持6V太阳能电池板充电，最大充电电流3A
·输出使用单串3V LED灯板
·可以选择PIR人体感应功能或者常亮功能
·可以通过红外遥控器选择功能

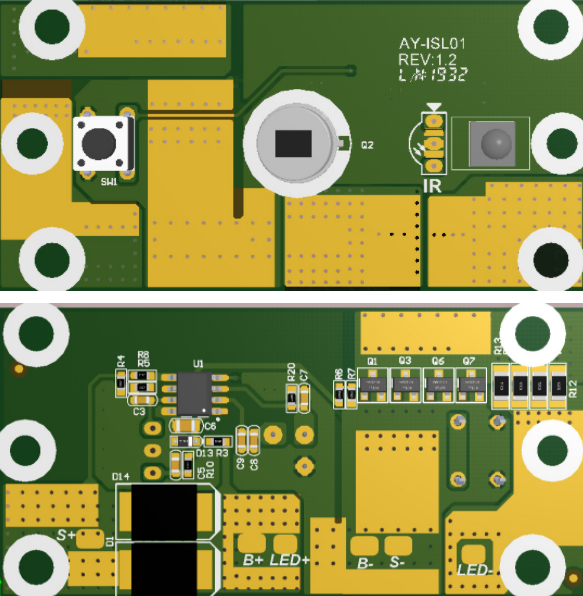

引脚定义
|
序号 |
焊盘 |
描述 |
|
1 |
LED+ |
连接灯板正极 |
|
2 |
LED- |
连接灯板负极 |
|
3 |
S+ |
连接太阳能板正极 |
|
4 |
S- |
连接太阳能负极 |
|
5 |
B- |
连接电池负极 |
|
6 |
B+ |
连接电池正极 |
注意：生产时最后焊接电池负极
性能参数
|
|
单头 |
双头 |
三头 |
|
电池电压 |
3.2V |
3.2V |
3.2V |
|
过放软件保护电压 |
2.7±0.05V |
2.7±0.05V |
2.7±0.05V |
|
太阳能电池板电压 |
6V |
6V |
6V |
|
太阳能电池功率 |
5W |
9W |
13W |
|
检测白天太阳能电压 |
大于1.1V |
大于2.2V |
大于2.45V |
|
检测晚上太阳能电压 |
小于0.5V |
小于1.2V |
小于1.4V |
|
感应档输出电流 |
1.2A |
1.8A |
2.2A |
|
常亮0~0.5小时电流 |
0.3A |
0.45A |
0.6A |
|
常亮0.5~3小时电流 |
0.2A |
0.3A |
0.45A |
|
常亮3~6小时电流 |
0.15A |
0.2A |
0.3A |
|
常亮6后小时电流 |
0.1A |
0.15 |
0.15A |
|
定时0~1小时电流 |
0.86A |
1.3A |
1.5A |
|
定时1~2小时电流 |
0.73A |
1.1A |
1.28A |
|
定时2~3小时电流 |
0.60A |
0.93A |
1.05A |
|
定时3~4小时电流 |
0.47A |
0.74A |
0.83A |
|
定时4~5小时电流 |
0.34A |
0.56A |
0.64A |
|
定时5~6小时电流 |
0.25A |
0.36A |
0.44A |
|
关机时静态功耗 |
320uA |
320uA |
320uA |
轻触按键
短按关机，长按开机进入之前设定的模式
遥控器
|
按键名称 |
键值 |
功能 |
|
OFF |
01H |
开/关按键 |
|
Induction |
12H |
感应档，人来高亮，人走微亮，感应延时15秒 |
|
always |
1EH |
常亮档 |
|
2H |
1AH |
常亮2小时后关机 |
|
4H |
02H |
常亮4小时后关机 |
|
6H |
03H |
常亮6小时后关机 |
